Hydrozyklone sind leistungsstarke Zentrifugaltrenner, die zur Entfernung von Partikeln aus Flüssigkeiten eingesetzt werden und effiziente Trenn- und Reinigungsprozesse ermöglichen. Unsere Hydrozyklone bieten unübertroffene Präzision, Langlebigkeit und Effizienz und sind somit ein unverzichtbares Werkzeug zur Optimierung Ihrer Betriebsabläufe.
Unsere Hydrozyklone bieten herausragende Leistung und Effizienz bei der Trennung von Partikeln aus Flüssigkeiten.
Mit Oberkonen aus säurefestem Stahl und Zwischenkonus sowie Rejektdüse aus Kunststoff setzen wir auf höchste Qualität und Langlebigkeit.
Die rotierende Strömung im Hydrozyklon entsteht durch die tangential eingeleitete Suspension unter Druck. Die kinetische hydrostatische Energie der einströmenden Flüssigkeit wird in kinetische Geschwindigkeitsenergie umgewandelt.
Schwerere Partikel im Flüssigkeitsstrom werden durch die Zentrifugalkraft an die Wand des konischen Körpers gedrückt und bewegen sich in spiralförmigen Bahnen nach unten zum Unterlaufdüsen (Apex).
Die gereinigte Flüssigkeit bewegt sich in entgegengesetzten spiralförmigen Bahnen nach oben zum Überlauf (Vortex), wodurch eine präzise Trennung gewährleistet wird.
Hydrozyklone sind mit einem kleinen Durchmesser an der Spitze konstruiert, was die Zentrifugalbeschleunigung erhöht und die Trennungseffizienz verbessert. Das Design fördert auch die Bildung eines sekundären Vortex, was den gesamten Trennprozess verbessert.
Produktdetails
Produktdetails
Produktdetails
Produktdetails
Hergestellt aus säurebeständigem Edelstahl, liefern unsere Hydrozyklone selbst unter rauen Bedingungen zuverlässige Ergebnisse.
Unsere innovative Konstruktion gewährleistet präzise Partikeltrennung und -klassifizierung, ideal für viele industrielle Anwendungen.
Ob in der chemischen Verarbeitung, Mineralverarbeitung oder Wasserbehandlung – unsere Hydrozyklone bieten höchste Effizienz und Stabilität.
http://pan-technik.de/wp-content/uploads/2024/07/Lieferprogramm_Rotation.mp4http://pan-technik.de/wp-content/uploads/2024/07/Hydrozyklon_Zusammenbau.mp4
Der Hydrozyklon ist ein Zentrifugalabscheider, der hauptsächlich zur Separation von Partikeln aus Flüssigkeiten eingesetzt wird.
Er kann sowohl feste Partikel von Flüssigkeiten trennen als auch Flüssigkeiten voneinander absondern, sofern eine ausreichende Dichtedifferenz vorliegt. Zusätzlich ist die Trennung von flüssig-gasförmigen Gemischen möglich.
Ob in der chemischen Verarbeitung, Mineralverarbeitung oder Wasserbehandlung – unsere Hydrozyklone bieten höchste Effizienz und Stabilität.
Der Kaltfließpressprozess sorgt für Rotationssymmetrie und extrem glatte Innenflächen, was ihre maximal Wirksamkeit erhöht.
Die Drehströmung im Hydrozyklon entsteht durch die tangentiale Zuführung der Suspension unter Druck, wodurch kinetische hydrostatische Energie in Geschwindigkeitsenergie umgewandelt wird.
Schwerere Partikel werden durch die Zentrifugalkraft an die Wand des konischen Körpers gedrückt und spiralförmig zur Unterlaufdüse (Apex) bewegt. Diese Drosselorgane ermöglichen, dass nur etwa 8-10% der Suspension mit den Rejekten austreten.
Die Hemmung des Hauptdurchsatzes an der Unterlaufdüse ändert die Bewegungsrichtung und bildet einen sekundären Wirbel. Die geklärte Flüssigkeit bewegt sich spiralförmig entgegen dem primären Wirbel zum Überlauf (Vortex), wodurch Primär- und Sekundärwirbel im Gegenstrom agieren.
Die Winkelgeschwindigkeit im Hydrozyklon nimmt von außen nach innen zu, was zu einer höheren Zentrifugalbeschleunigung führt. Diese Zunahme ist quadratisch und zeigt, dass bei gleicher Einlaufgeschwindigkeit der Kopfdurchmesser entscheidend ist.
An der Drehachse entstehen durch die höchste Lineargeschwindigkeit und den kleinsten Rotationsradius Scherkräfte, die einen Unterdruck erzeugen. Dieses Vakuum kann so stark sein, dass Luft über die Schlammaustrittsöffnung (Apex) angesaugt wird.
Dieser Effekt wird gezielt genutzt, um Sauerstoff in Flüssigkeiten einzutragen, was besonders bei Belüftungszyklonen von Bedeutung ist. Die Kombination aus Zentrifugalkraft und Unterdruck optimiert den Prozess der Luftanreicherung in Flüssigkeiten.
Die effektive Nutzung von Zentrifugalkräften im Hydrozyklon ermöglicht innovative Anwendungen in der Flüssigkeitsbelüftung.
Hydrozyklone finden in zahlreichen industriellen Prozessen Anwendung, darunter Mineralaufbereitung, Abwasserbehandlung und die chemische Industrie. Ihre Fähigkeit, Partikel effizient basierend auf ihrer Dichte zu trennen, macht Hydrozyklone zu einem wichtigen Werkzeug in Prozessen, die eine hohe Trennschärfe erfordern.
Die gezielte Nutzung des erzeugten Vakuums zur Belüftung von Flüssigkeiten erweitert das Anwendungsspektrum von Hydrozyklonen zusätzlich. Dieser Effekt optimiert den Einsatz in verschiedenen Prozessen, indem er die Luftanreicherung in Flüssigkeiten verbessert.
Die theoretische Betrachtung von Hydrozyklonen vereint Strömungsmechanik und Zentrifugalkraft und ermöglicht kontinuierliche Weiterentwicklungen für effizientere Trennverfahren. Die Hydrozyklon-Technologie bietet präzise und effektive Partikeltrennung für diverse industrielle Anwendungen. Nutzen Sie diese Vorteile für Ihre Prozesse!
Reinigung und Aufbereitung von Faserdispersionen in industriellen Anlagen durch den Einsatz spezieller Reinigungsverfahren und modernster Technologien.
Klassieren und Eindicken von Endprodukten sowie Rückständen zur Gewinnung hochwertiger Materialien und effizienten Abfallmanagements.
Aufbereitung von Schleifwasser, Schmutzwasser, Rückgewinnung, Umwelttechnik, Wasserreinigung, Entschlammung, Wasserbelüftung.
Ein Hydrozyklon ist ein Zentrifugalabscheider, der zur Trennung von Partikeln aus Flüssigkeiten verwendet wird. Er trennt Partikel basierend auf ihrer Dichte durch die Nutzung der Zentrifugalkraft.
Ein Hydrozyklon arbeitet durch die tangentiale Einführung der Flüssigkeit unter Druck, wodurch eine rotierende Strömung entsteht. Schwerere Partikel werden zur Wand des konischen Körpers gedrückt und nach unten zum Unterlaufdüsen (Apex) bewegt, während leichtere Partikel nach oben zum Überlauf (Vortex) steigen.
Hydrozyklone bieten eine effiziente Partikeltrennung, niedrige Betriebskosten, hohe Zuverlässigkeit und sind vielseitig einsetzbar in verschiedenen industriellen Anwendungen.

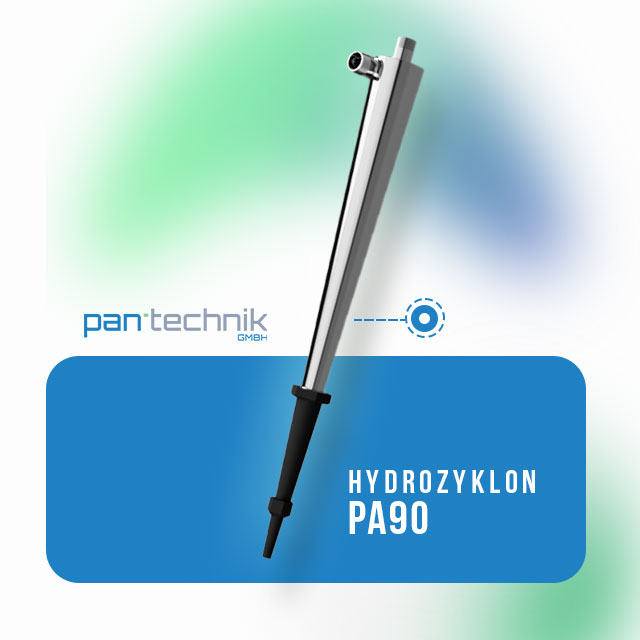

Pan-Technik Hydrozyklone sind bekannt für ihre absolute Rotationssymmetrie, extreme Innenglätte und hohe Trennschärfe. Wir verwenden ausschließlich Oberkonen aus säurefestem Stahl, während Zwischenkonus und Rejektdüse aus Kunststoff gefertigt werden, was für erhöhte Verschleißfestigkeit und Beständigkeit sorgt.
Pan-Technik Hydrozyklone erfüllen internationale Standards und sind nach ISO-Normen zertifiziert. Sie sind für ihre Qualität, Zuverlässigkeit und Sicherheit bekannt.
Unsere Kunden berichten von positiven Erfahrungen mit unseren Hydrozyklonen und schätzen besonders die hohe Trennschärfe, Zuverlässigkeit und unseren exzellenten Kundenservice. Referenzen und Fallstudien sind auf Anfrage verfügbar.
Sie werden in der Papier- und Zellstoffindustrie, chemischen Industrie, Maschinenbau, Umwelttechnik und Wasseraufbereitung eingesetzt. Beispiele sind die Reinigung von Faserdispersionen, Klassierung von Endprodukten und Aufbereitung von Schleifwasser.
Hydrozyklone können die Produktionskosten senken, indem sie die Effizienz der Partikeltrennung erhöhen, den Verschleiß an Geräten reduzieren und die Lebensdauer von Betriebsmitteln verlängern.
Ja, Hydrozyklone können an die spezifischen Anforderungen verschiedener Anwendungen angepasst werden. Pan-Technik bietet maßgeschneiderte Lösungen, um sicherzustellen, dass die Geräte optimal funktionieren.
Hydrozyklone können eine Vielzahl von Materialien trennen, einschließlich Schlämmen, Sand, Metallspänen und feinen Partikeln in Suspensionen. Sie sind vielseitig und anpassungsfähig an verschiedene industrielle Anforderungen.
Zur Auslegung eines Hydrozyklons werden Informationen über die zu trennenden Materialien, Betriebsbedingungen, Durchsatzmengen und gewünschte Trennschärfe benötigt.
Die Lebensdauer eines Hydrozyklons hängt von Betriebsbedingungen, Materialart und Wartung ab. Unsere Hydrozyklone sind aufgrund ihrer Materialbeschaffenheit für lange Betriebsdauer und maximale Zuverlässigkeit ausgelegt. Bei guter Wartung können sie viele Jahre effizient arbeiten.
Ja, Hydrozyklone sind so konstruiert, dass sie bei hohen Drücken betrieben werden können. Die tangentiale Einführung der Suspension unter Druck ist ein Schlüsselmerkmal ihres Betriebs.
Regelmäßige Inspektionen, Reinigung der Innenflächen, Überprüfung und Austausch von Verschleißteilen sowie Überwachung der Betriebsparameter sind notwendig, um die Effizienz und Lebensdauer von Hydrozyklonen zu gewährleisten.
Ja, wir bieten alle erforderlichen Ersatzteile und einen Wartungsservice für unsere Hydrozyklone an.
Regelmäßige Inspektionen und der Austausch von Verschleißteilen wie Apex und Vortex Finder sind erforderlich, um eine optimale Leistung sicherzustellen.
Die Leistung eines Hydrozyklons wird durch die Überwachung der Trennschärfe, Durchsatzmenge, Druckdifferenz und Partikelgröße der getrennten Materialien kontrolliert. Regelmäßige Analysen und Anpassungen können die Effizienz verbessern. Kontaktieren Sie uns für unsere Wartungsdienstleistungen.
Die Trennschärfe eines Hydrozyklons hängt von der Konstruktion, der Betriebsweise und den Eigenschaften der zu trennenden Materialien ab. Moderne Hydrozyklone bieten eine hohe Trennschärfe und können sehr feine Partikel effizient trennen.

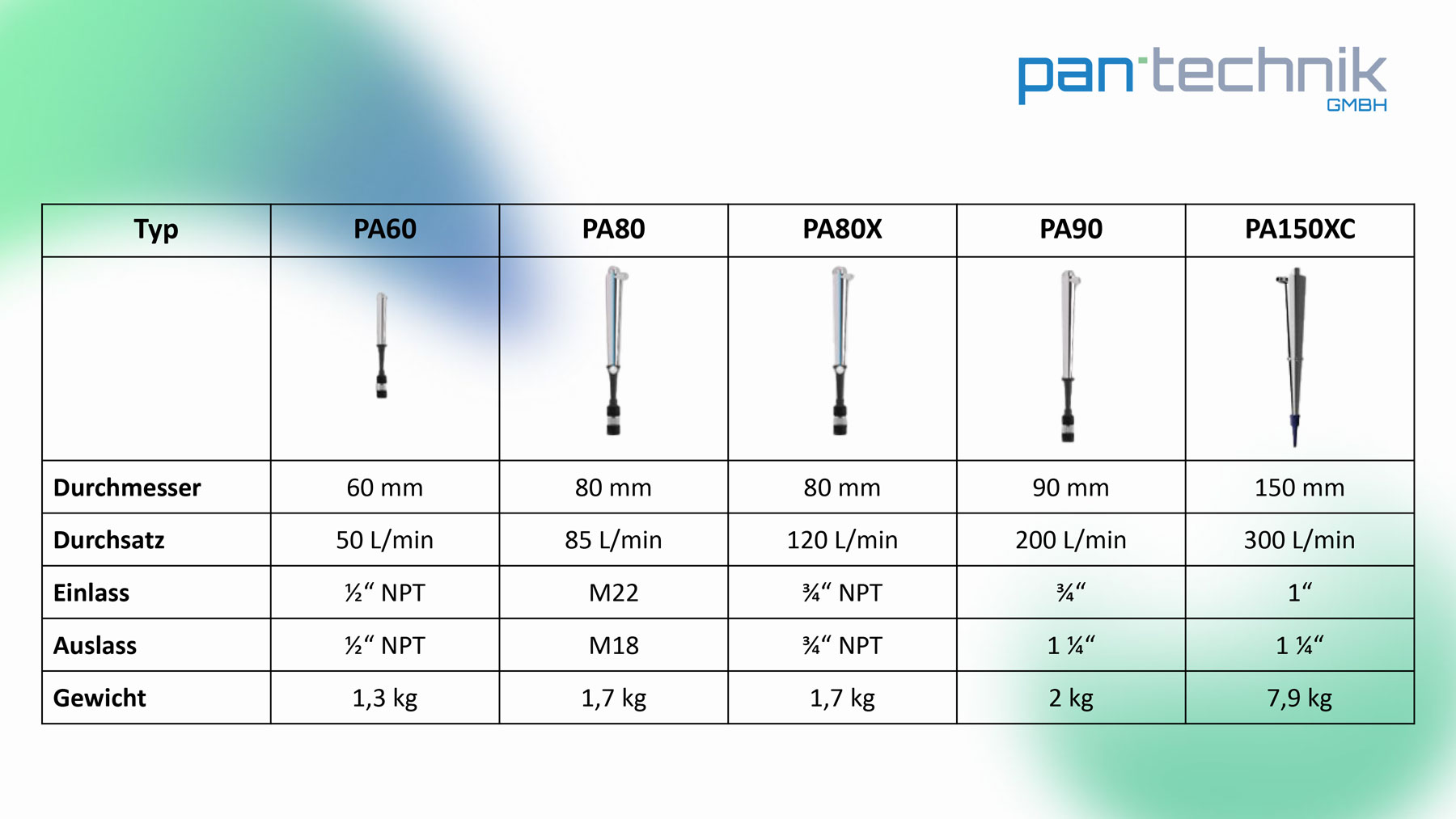

Der Durchsatz eines Hydrozyklons variiert je nach Modell und Anwendung. Pan-Technik bietet verschiedene Modelle an, die für unterschiedliche Durchsatzmengen ausgelegt sind, von kleinen Chargen bis hin zu großen industriellen Mengen.
Ja, Hydrozyklone sind umweltfreundlich, da sie keine Chemikalien verwenden und die Trennung rein mechanisch erfolgt. Sie tragen zur Reduktion von Abfall und zur Wiederverwendung von Materialien bei.
Pan-Technik bietet maßgeschneiderte Lösungen, Beratung, Installation und Wartung von Hydrozyklonsystemen sowie Schulungen und technischen Support.
